TITAN Фланцевое соединение

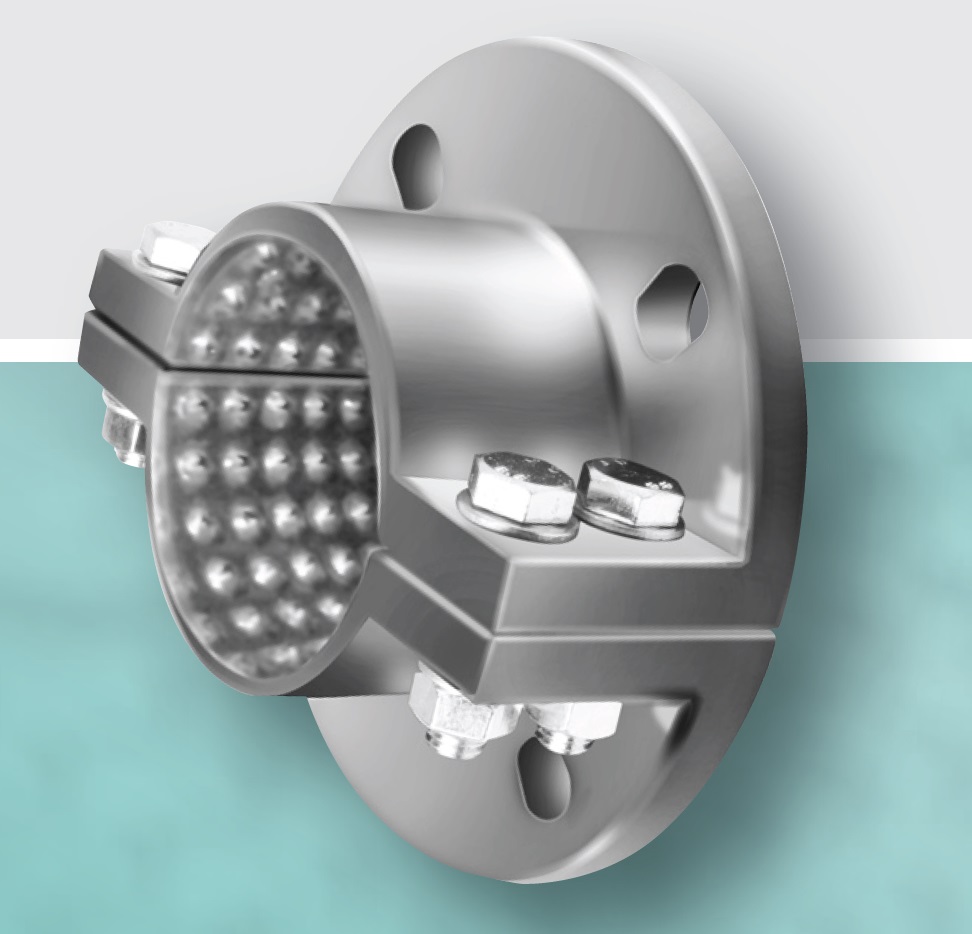

TITAN™ Select это механическое соединение для рукава TITAN с гладкой поверхностью. Соединение крепят на поверхности, что обеспечивает свободный поток внутри рукава.
Материал соединения прочный и легкий алюминий. Размер фланцев соответствует стандартам DIN PN 10 и ANSI B 16.5 (150PSI). С соединением TITAN Select применяют либо резиновый,
армированный стальной спиралью уплотнитель, либо полипропиленовый (TIIV-PP). Стоимость уплотнения не входит в стоимость соединения.
Артикул |
О.d. Рукава, мм |
Давление, Мра |
Длина муфты, мм |
уплотнение |
ВЕС, кг. |
TITNS050-AL |
72 ±2 | 1,00 | 90,00 | TIIV051 | 1,80 |
TITNS063-AL |
82 ±2 | 1,00 | 90,00 | TIIV063 | 2,20 |
TITNS076-AL |
100 ±2 | 1,00 | 90,00 | TIIV076 | 2,40 |
TITNS080-AL |
102 ±2 | 1,00 | 90,00 | TIIV080 | 2,50 |
TITNS090-AL |
113 ±2 | 1,00 | 115,00 | TIIV090 | 3,00 |
TITNS102-AL |
125 ±2 | 1,00 | 135,00 | TIIV102 | 3,50 |
TITNS115-AL |
141 ±2 | 1,00 | 145,00 | TIIV115 | 4,50 |
TITNS127-AL |
154 ±2 | 1,00 | 165,00 | TIIV127 | 4,80 |
TITNS152-AL |
178 ±2 | 1,00 | 200,00 | TIIV152 | 6,20 |
TITNS180-AL |
212 ±2 | 1,00 | 215,00 | TIIV180 | 7,50 |
TITNS203-AL |
238 ±2 | 1,00 | 260,00 | TIIV203 | 10,60 |
TITNS253-AL |
291 ±2 | 0,50 | 200,00 | TIIV253 | 11,10 |
TITNS300-AL |
341 ±2 | 0,50 | 240,00 | TIIV305 | 18,40 |
TITNS350-AL |
403 ±2 | 0,50 | 280,00 | TIIV350 | 25,60 |
TITNS405-AL |
456 ±2 | 0,50 | 400,00 | TIIV405 | 45,40 |
TITNS450-AL |
508 ±2 | 0,50 | 450,00 | TIIV457 | 49,90 |
TITNS508-AL |
558 ±2 | 0,50 | 500,00 | TIIV508 | 61,70 |
TITNS600-AL |
664 ±2 | 0,50 | 600,00 | TIIV610 | 79,50 |
Другие размеры по заказу
